O bypass hidráulico é um dos itens mais recomendados pela equipe técnica Maxtemp, e também um dos menos compreendidos por proprietários de piscinas. Este guia explica o que é, como funciona e por que ele faz diferença tanto no desempenho do aquecedor quanto na manutenção da piscina.
O Que é um Bypass Hidráulico?
Na instalação hidráulica de uma piscina aquecida, o bypass é um conjunto de registros (válvulas) que cria um caminho alternativo para a água, permitindo que o fluxo seja redirecionado, controlado ou desviado conforme necessário.

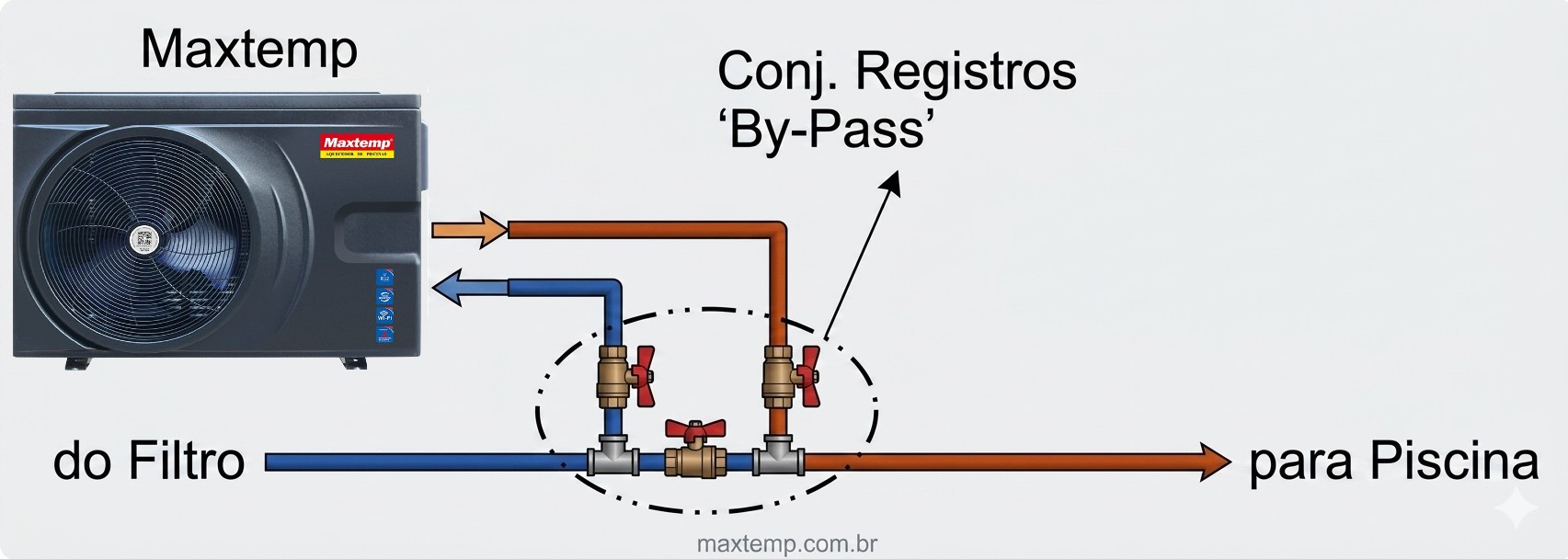

Na prática, o bypass é composto por três registros instalados entre a bomba/filtro de circulação de água eo aquecedor:
- Registro de entrada: na tubulação de entrada da bomba de calor
- Registro de saída: na tubulação de saída da bomba de calor
- Registro de bypass (derivação): no trecho que o fluxo de água passar sem entrar na a bomba de calor
Com esses três registros, é possível controlar exatamente quanto do fluxo de água passa pelo aquecedor e quanto segue pelo circuito principal sem passar por ele.
Para Que Serve o Bypass?
1. Controle de Vazão
Cada bomba de calor tem uma faixa de vazão ideal de operação. Se a bomba de filtragem da piscina tem capacidade maior que a necessária para o aquecedor, o bypass permite desviar o excesso de vazão, garantindo que o trocador de calor opere na faixa correta.
Exemplo: a bomba hidráulica que funciona com o aquecedor tem fluxo de 15 m³/h, mas a bomba de calor requer entre 6 e 8 m³/h. Ajustando o fluxo no bypass, deixando o mesmo parcialmente aberto, parte da água circula pelo aquecedor e parte vai direto para a piscina, sem precisar trocar a bomba hidráulica por uma de fluxo menor.
Dependendo da marca e modelo do aquecedor esse fluxo adicional pode atrapalhar no aquecimento da piscina ou até danificar o aquecedor a longo prazo.
2. Isolamento para Manutenção
Com o bypass instalado, é possível isolar completamente a bomba de calor fechando os registros de entrada e saída e abrindo o registro de bypass. Assim:
- A piscina continua sendo filtrada normalmente, com o aquecedor desligado
- A bomba de calor pode ser inspecionada, limpa ou substituída sem interromper a operação da piscina
- Não é necessário esvaziar a tubulação para intervenções simples
3. Tratamentos Químicos com Cloro
Cloro em alta concentração, algicidas e outros produtos químicos em doses de choque não devem passar pelo trocador de calor, especialmente nos modelos com trocador de aço ou cobre. Com o bypass, é possível desviar o fluxo, tratar a piscina normalmente e voltar ao circuito com aquecedor após a diluição dos produtos.
4. Aspiração e Manutenção Rotineira
Durante a aspiração da piscina, o fluxo pode variar conforme a sujeira retirada. O bypass permite isolar o aquecedor durante a aspiração, evitando variações abruptas de pressão e fluxo no trocador, bem como evitar que a sujeira mais grossa passe pelo aquecedor.
Como Deve Ser Instalado?
A instalação do bypass deve ser feita por técnico hidráulico qualificado. Os pontos principais:
- Utilizar registros de esfera de qualidade, compatíveis com o diâmetro da tubulação existente, a pressão do sistema e resistentes ao cloro. No Brasil o padrão é PVC Marrom.
- O diâmetro das conexões deve ser compatível com a tubulação existente e com as entradas/saídas do aquecedor
- Os registros devem ser acessíveis, não embutir em parede ou instalar em local de difícil acesso
- Identificar visualmente os registros, utilizar etiquetas ou cores, para facilitar a operação futura
- Instalar o bypass o mais próximo possível da bomba de calor para minimizar a extensão de tubulação isolada e facilitar o manuseio junto à bomba de calor
O Bypass é Obrigatório?
Tecnicamente não é obrigatório, porém é fortemente recomendado pela maioria dos profissionais do ramo a Maxtemp e a maioria dos demais fabricantes de bombas de calor para piscinas pedem a instalação do bypass em seus manuais de instlação como item obrigatório. Em projetos novos ou piscinas já existentes, normalmente o custo de inclusão do bypass é mínimo, depende mais do espaço físico do local. É uma instalação simples e compensa rapidamente pela facilidade de manutenção que proporciona.
Instalações sem bypass muitas vezes resultam em chamados técnicos mais longos, pela dificuldade de isolamento do equipamento, e em interrupções desnecessárias da filtragem da piscina durante manutenções. Em muitos casos resulta também na necessirade de esvaziar a piscina parcialmente ou até totalmente.
